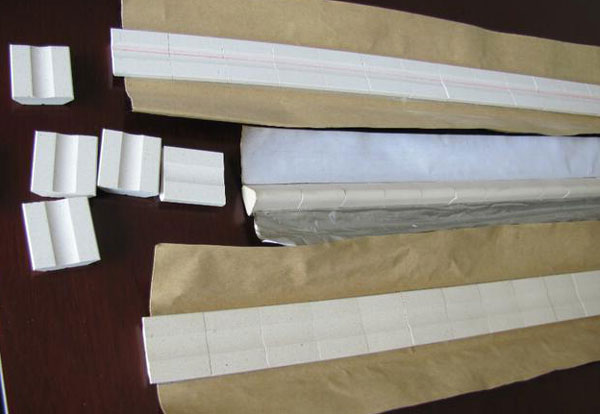

陶瓷衬垫是CO2气体保护焊中确保双面成型的关键材料，在保护和使用前都应保证干燥，最好在60度的干燥房内保管，使用时应随取随用。特别是在潮湿的梅雨季节，室外露天隔夜陶瓷衬垫应作报废处理。衬垫在贴敷时，要保证衬垫与板材的紧密度，不允许焊缝区域存有油污和水渍。为此，在贴敷衬垫时，接头两侧各50mm范围内，应进行清理和干燥处理，更不要有焊瘤、码脚等凸突部分，否则，应磨平后方能贴敷衬垫。

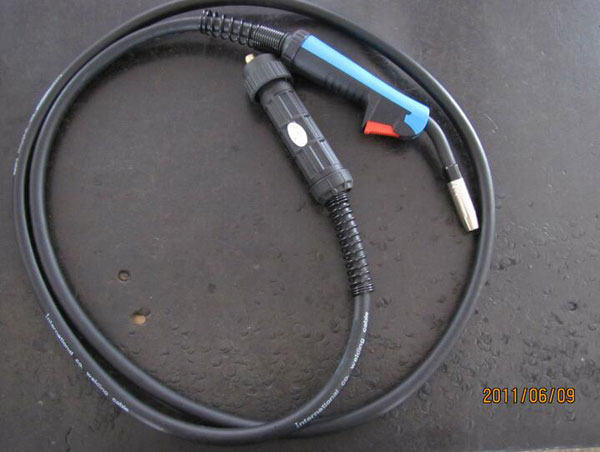

   在CO2陶瓷衬垫单面焊打底焊收弧时，在收弧处背面中央会出现缩孔。产生缩孔的主要原因是陶瓷衬垫的导热性比母材小，而熔池上部的熔融金属因散热条件好，先行凝固，而熔池下部的融化金属散热条件差，最后凝固。在凝固时，温度降低引起体积的收缩，而此时其它部分金属均已凝固，无法有金属补充这种收缩，因而形成缩孔。为了消除这种缩孔，首先是采用电流衰减的方法。现在一般的CO2焊机都有填充弧坑衰减规范的调节旋钮。焊接前将此旋钮调节适当的衰减数值上，在要收弧时，二次按压枪上的按钮，此时焊接电流及焊接电压会自动从原来的参数上衰减到较小的数值。当最后的融化金属填满坑后，再将电弧引到已凝固的焊好的焊缝上。此时放开焊枪的按钮，电弧最终熄灭，缩孔也就不会产生。
