CO2单面焊是一种技术性很强的焊接方法。尽管影响焊接衬垫焊缝双面成型的因素很多，如设备性能、气候、施工空间环境、网路电压、人员素质等，但是，从生产实践经验来看，焊接施工人员的素质很重要。焊工素质表现在认知面（理论水平）、技能技巧、熟练程度和工作态度等方面。因此，即便使用了合适的焊接规范参数，想要获得满意的焊缝质量，还必须掌握准确的操作方式和技术要领。

 燃弧点的位置对焊接质量的影响

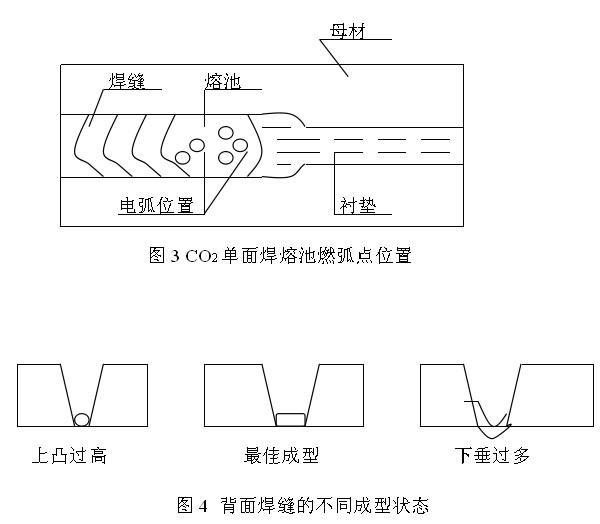

  采用单面焊时，燃弧的位置也十分重要，如图3所示。由于进行CO2单面焊时，电弧的电流密度较大，在熔池前端的母材上形成半圆孔，随着电弧的前进，熔化金属不断填满此半圆孔。操作时必须使燃弧点处于熔池中心，如果燃弧点太靠前，如图3中B点的位置，则会使铁水过早前淌，使熔宽减小，严重时导致两底边未熔合。若燃弧点太靠后，如图3中A点，使铁水前淌过缓，会增加熔宽，焊缝下垂过多，且容易使焊缝正面形成中间高、两边低的形式，这样在上面一层焊接时会导致两边夹渣。正常的打底焊成形应是焊缝反面增高适当，焊缝正面为中间低，两边成弧状过渡，如图4所示。
