陶瓷衬垫因其具有高熔点、高强度、高硬度、耐磨损、抗腐蚀和抗氧化等优良特性。采用高度精选的原料，具有能精确控制的化学组成，按照便于进行的结构设计及便于控制的制备方法进行制造、加工的，具有优异特性的衬垫，这种衬垫有两个特点： 　　
      1、使用天然氧化物材料按适当比例混合成陶瓷粉后加压成型，再在高温下进行烧结而制成的陶瓷制品。 　　
      2、由于在高温下烧结，所以对急热、急冷有良好的耐热震性，在焊接时产生的高温下也能维持稳定状态，从而能防止金属熔落，同时能在背面形成良好的焊缝。陶瓷的特点是耐酸、碱腐蚀，因此在焊接时钢材不会产生变形或物化反应。　　使用了陶瓷衬垫后，缝隙中就没有较大的孔洞了，从而可以减小高频电磁波的泄漏。
    使用陶瓷衬垫的好处如下： 　　
      1）降低对加工的要求，允许接触面的平整度较低。 　　
      2）减少结合处的紧固螺钉，增加美观性和可维修性。 　　
      3）缝隙处不会产生高频泄漏。

    陶瓷衬垫的使用规范：

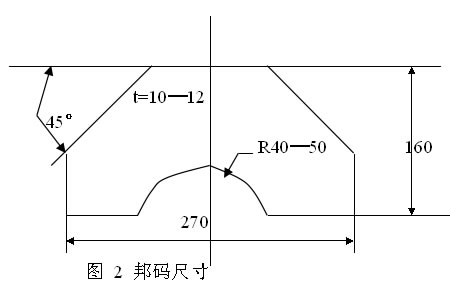

       由于双面成型焊是预留间隙的，因此不允许在焊缝上搭焊进行定位。接头的两侧板材，是靠邦码(卡码)加以固定的。邦码尺寸的确定有三个准则：一是邦码应有一定的强度，保证装配好的接头不再变形。二是有较大的过焊孔，保证焊接衬垫和焊枪能顺利通过。三是邦码不宜太重，保证安装工人操作方便。邦码间距的确定，原则上在保证板缝平整度和足够刚性的情况下尽可能的加大间距，一般以200-300㎜为宜。邦码厚度不宜小于10㎜。通常邦码和焊缝装配成70夹角。下图为标准邦码图，以供参考。
